Артикул:
691-51
Характеристики
Артикул
—
691-51
Длина в упаковке
—
300 мм
Высота в упаковке
—
70 мм
Ширина в упаковке
—
145 мм
В корзину
Блок устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка давления воздуха) для пневматического инструмента и оборудования.
Меры предосторожности:
Соблюдайте правильность подключения блока в воздушную магистраль.
Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
Технические характеристики:
Рабочее давление, бар 1,5 - 12
Максимальное давление, бар 16
Пропускная способность, л/мин 11500
Сброс конденсата автоматический
Рабочий диапазон температур от -10 до 60°С
Фильтрующий элемент (степень очистки), мкм 5
Объём колбы, мл 230
Соединение, резьба вход/выход 3/4” внутр. / 3/4” внутр.
Габариты, мм 300х143х70
Вес, кг 1,4
Меры предосторожности:
Соблюдайте правильность подключения блока в воздушную магистраль.
Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
Технические характеристики:
Рабочее давление, бар 1,5 - 12
Максимальное давление, бар 16
Пропускная способность, л/мин 11500
Сброс конденсата автоматический
Рабочий диапазон температур от -10 до 60°С
Фильтрующий элемент (степень очистки), мкм 5
Объём колбы, мл 230
Соединение, резьба вход/выход 3/4” внутр. / 3/4” внутр.
Габариты, мм 300х143х70
Вес, кг 1,4

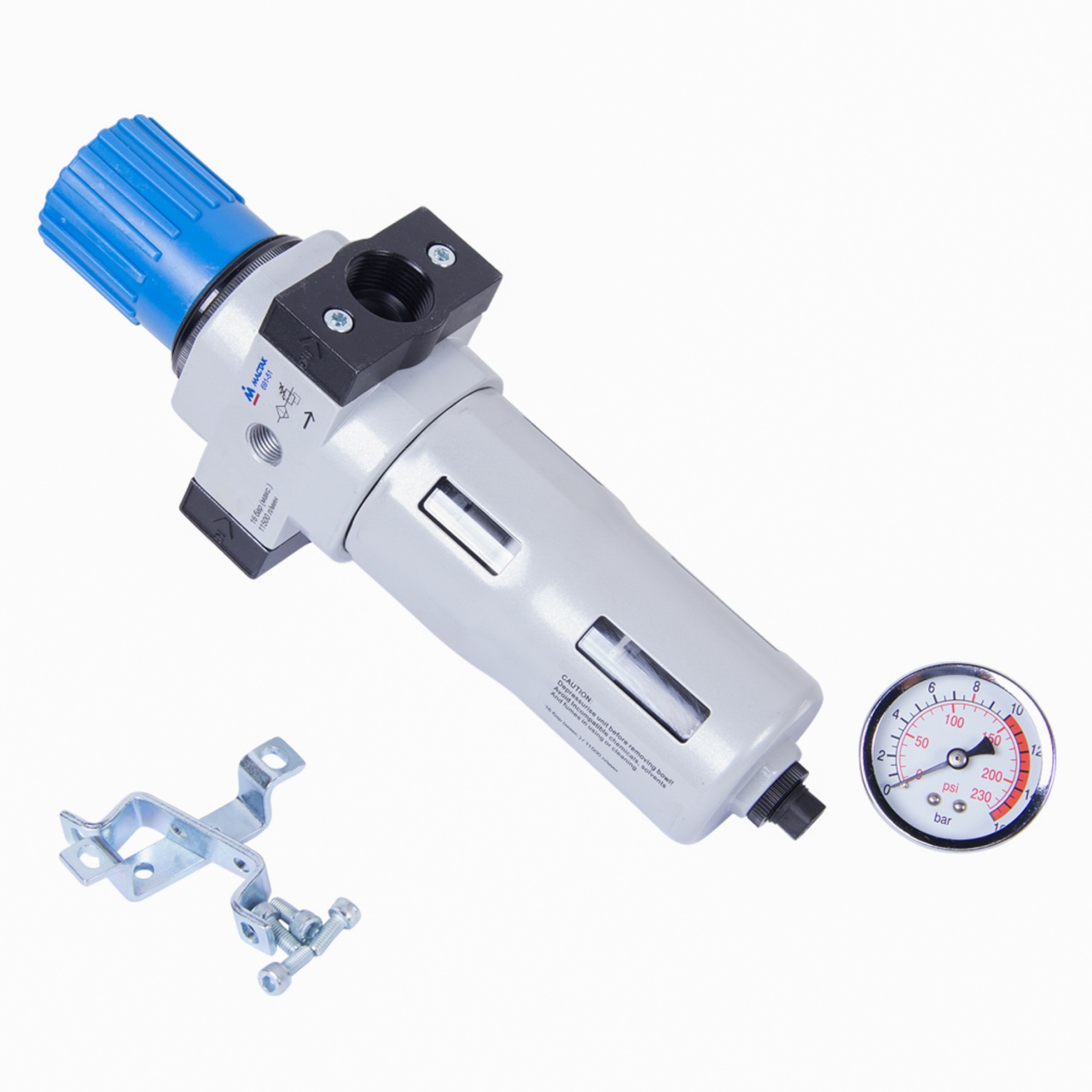

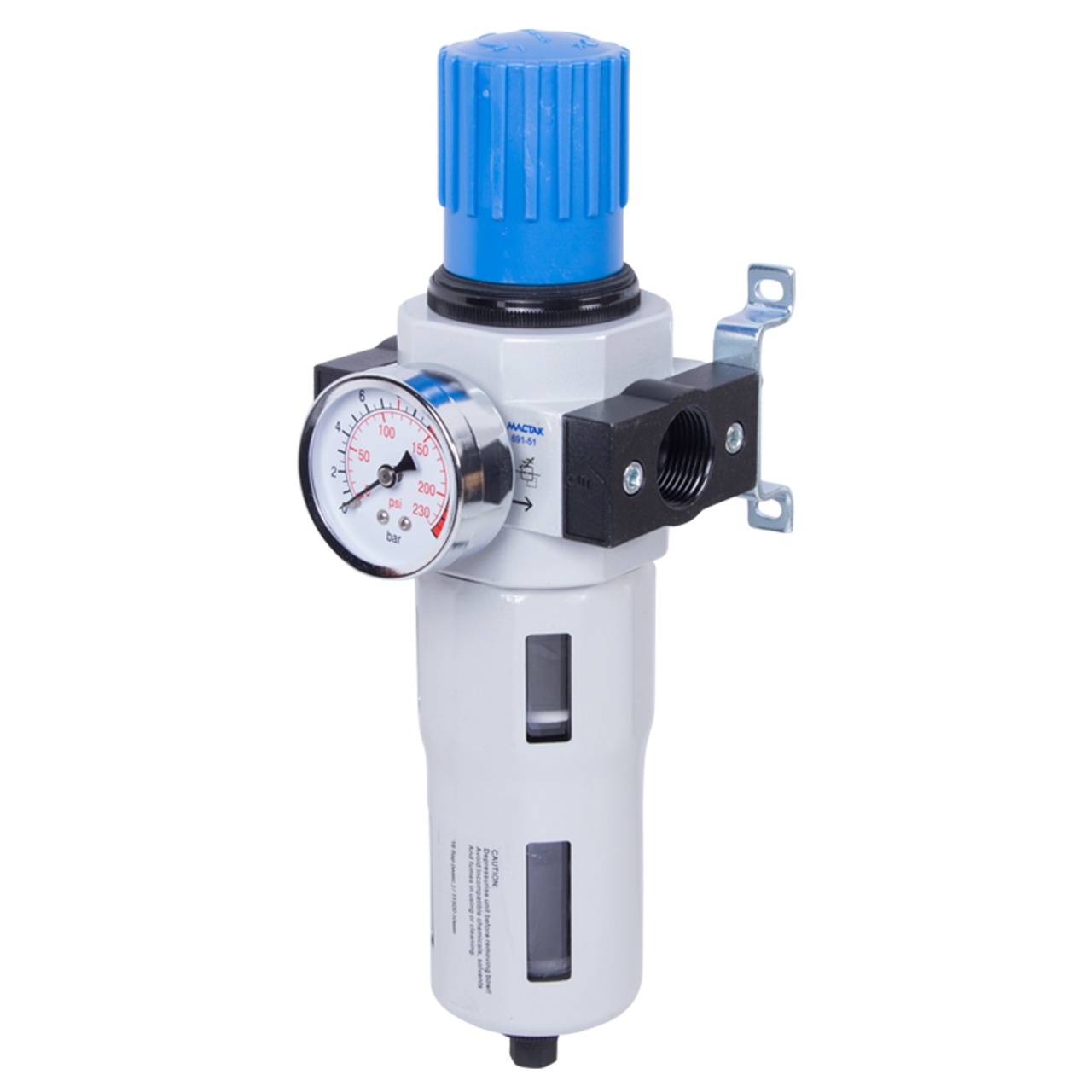

Конструкция устройства
-
Фильтр
Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.
-

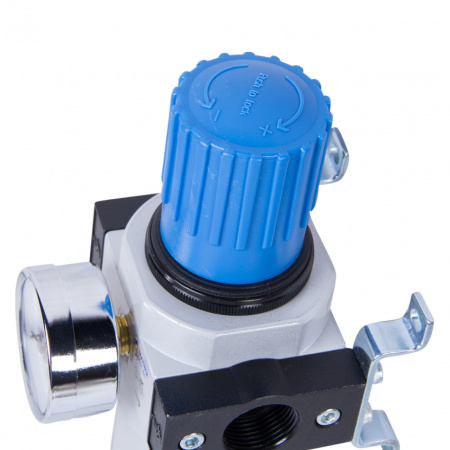

Редуктор
Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.
-
Манометр
Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.
